精密厚膜電阻加工原理，精密厚膜電阻改進技術運用
來源：萬利隆電子 人氣：2000 發布時間：2019-07-08
精密厚膜電阻加工原理

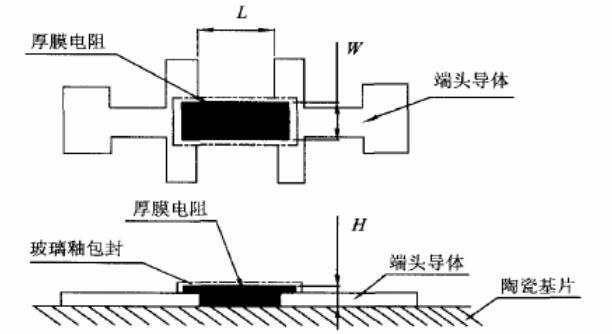

厚膜混合集成電路精密厚膜電阻加工是按照產品版圖設計的精密厚膜電阻圖形，將其制作在陶瓷基片上，先制作精密厚膜電阻兩端導體，然后在2條端頭導體之間印刷精密厚膜電阻漿料，并經過干燥燒結后形成精密厚膜電阻，最后精密厚膜電阻體上進行玻璃釉包封。
在精密厚膜電阻加工時，圖形尺寸已由版圖設計所確定，其印刷出來的精密厚膜電阻長度和寬度與版圖設計圖形相同，此時精密厚膜電阻阻值大小只與實際使用的精密厚膜電阻漿料方阻及加工膜層厚度有關，具體如下。
1、精密厚膜電阻的膜厚越厚，其阻值越小，反之阻值越人。精密厚膜電阻膜厚對阻值的影響曲線。
2、所用精密厚膜電阻漿料方阻為90%?110%,方阻越大，其阻值越大，反之阻值越?。灰虼?，應根據不間方阻的厚膜電限漿料來調整精密厚膜電阻加T.膜厚,以保證精密厚膜電阻膽值能得到有效控制。
精密厚膜電阻用方阻尺a為電阻漿料設計一個電阻值為2kn的精密厚膜電阻。按標稱值的90%來設計這個電阻，根據t述精密厚膜電阻設計曲線閣，當電阻寬度W為1mm，電阻長度廠為1.5mm時，N值為1.2,通過式1得到電阻值尺=1.8k歐姆，即阻值為2k歐姆的精密厚膜電阻，其設計長度為1.5mm，寬度為1.0mm。
精密厚膜電阻加工改進技術運用
精密厚膜電阻加工膜厚確定，通過對某電路所需3種10k歐姆、100k歐姆和1M歐姆序膜電阻進行加工，得出了其阻值控制在標稱值的70%?80%時的膜厚平均值；同時，根據實際所使用的精密厚膜電阻漿料方阻，對精密厚膜電阻的膜厚進行調整。具體操作方法是將實際方值輸人精密厚膜電阻膜厚控制要求及中，然后應用公式自動生成膜厚控制范圍。
精密厚膜電阻加工膜厚控制，精密厚膜電阻膜厚控制范圍，對精密厚膜電阻進行成膜加工。在實際精密厚膜電阻印刷過稈中，工藝部門操作人員根據膜厚控制范圍要求對精密厚膜電阻進行直接印刷，同時操作人員采取膜厚測量方法對精密厚膜電阻進行監控，監控頻次為每印刷50只抽測1只，觀察其膜厚強否在控制范圍內，并作好標識申.獨擺放。精密厚膜電阻膜厚實際測量閣。
