電路設計為什么要重視貼片電阻額定功率及貼片電阻耐受電壓值

來源：萬利隆電子閱讀量：2000發(fā)布時間：2019-03-18

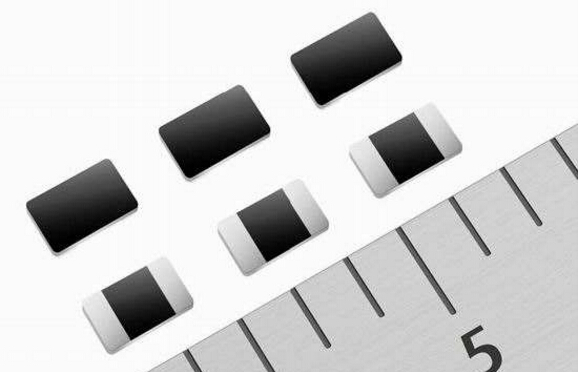

電阻種類比較多種，我們常見的電阻有碳膜電阻、水泥電阻、金屬膜電阻和線繞電阻等.特殊電阻有壓敏電阻、熱敏電阻、光敏電阻等。不同類型電阻其特性參數都有一定的差異，在電路使用時需要考慮的點也不一樣。列如貼片電阻，在電路設計中很多工程師只考慮貼片電阻的阻值和貼片電阻允許誤差，但事實上只關注這兩個參數還遠遠不夠，我們還需要重視貼片電阻額定功率及貼片電阻耐受電壓值。

貼片電阻額定功率及貼片電阻耐受電壓值在很多時候都被忽略，但是在很多特殊電路上不得不重視。因為只考慮貼片電阻的阻值和貼片電阻允許誤差這兩個參數是不夠的，還有兩個重要的參數必須要在設計當中引起重視，即貼片電阻額定功率和耐受電壓值，這兩個參數對整個系統(tǒng)的可靠性影響非常大。

如電路中流過電阻的電流為100mA，阻值為100Ω，那么在貼片電阻上的功率消耗為1W，選擇常用的貼片電阻，如封裝為0805或1206功率貼片電阻等是不合適的，會因貼片電阻額定功率小而出現問題。因此，選擇貼片電阻的額定功率要滿足在1W以上，否則貼片電阻上消耗的功率會使電阻過熱而失效。

此外貼片電阻器如果在耐壓值選擇不合適的情況下，也會因為電阻被擊穿而導致系統(tǒng)設計的失敗。列如AC-DC開關電源模塊在設計的輸入前端，在保證插頭或連接器斷開后，在輸入端L、N上的滯留電壓在1S之內衰減到初始值的37%，因此，在設計時一般會采用并接一個或兩個MΩ級阻抗的電阻進行能量泄放，而輸入端是高壓，即電阻兩端是要承受高壓的，當電阻的耐壓值低壓輸入端高壓的情況下，就會產生失效。

所以在電路設計中，我們不僅僅需要考慮貼片電阻的阻值和允許誤差，更應該重視貼片電阻額定功率及貼片電阻耐受電壓值。只要正確處理好這四個參數，才能設計出更符合產品的電路，否則后期將給產品帶來很多損失和售后維修方面負擔。
