電流檢測電阻高測量精度要求電阻更低溫漂設計

來源：萬利隆電子閱讀量：2000發布時間：2019-03-29

電流檢測用電阻器具備由金屬材料構成的電阻體、由導電率高于這種電阻體的金屬材料構成的一對電極，而且電流檢測用電阻器是將電流檢測電阻電阻體和電流檢測電阻電極接合而構成的金屬板電阻器，電流檢測電阻一對電極由第1電極和長于這種第1電極的第2電極構成，在這種第2電極形成狹縫，使這種第2電極的一部分成為用于檢測電壓的端子。

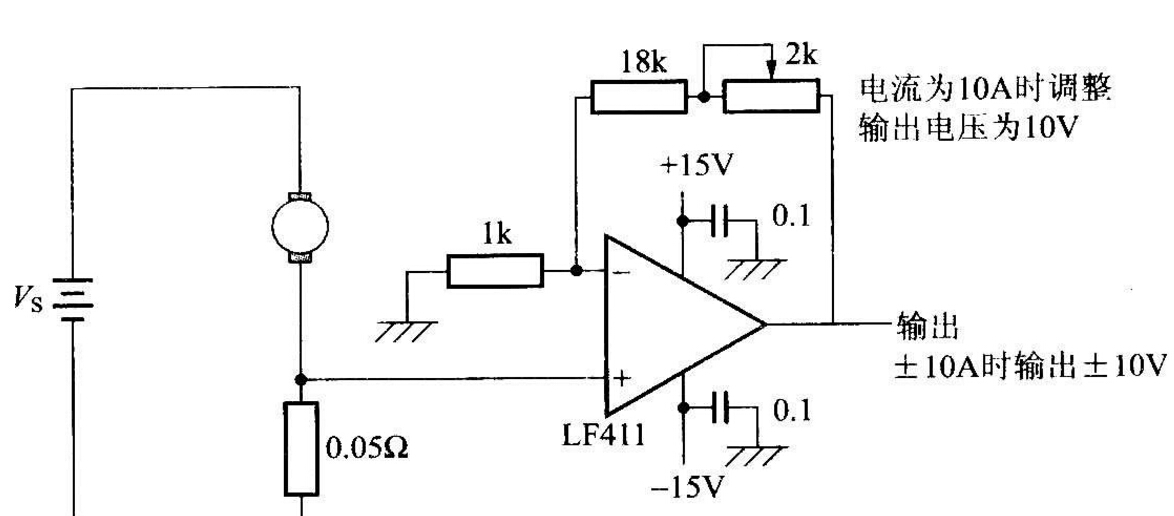

由此，能夠縮短電阻體的長度，而成為低電阻值的電阻器，并且在第2電極中形成狹縫，使這種第2電極的一部分成為用于檢測電壓的端子，從而能夠排除電極材料的高的電阻溫度系數的影響，進行高精度的電流檢測。電流檢測電阻是負載電阻，通常為直流電機、電磁閥或加當電流過電流檢測電阻時產生一個電壓降，電流檢測電阻一般取很小的阻值，一般為幾毫歐到幾百毫歐。

為了滿足高電流且極低電阻要求，很多電阻生產公司生產各種系列的電阻值可低至50微歐（μΩ），連續電流高達1000A，額定功率則高達50 W。為了提高設計靈活性，新的元器件有三種不同的封裝尺寸，這些高功率電流檢測電阻還可提供極低的電阻漂移和溫度，在20°C至60°C的溫度范圍內，其低電阻溫度系數（TCR）為50 PPM /°C。

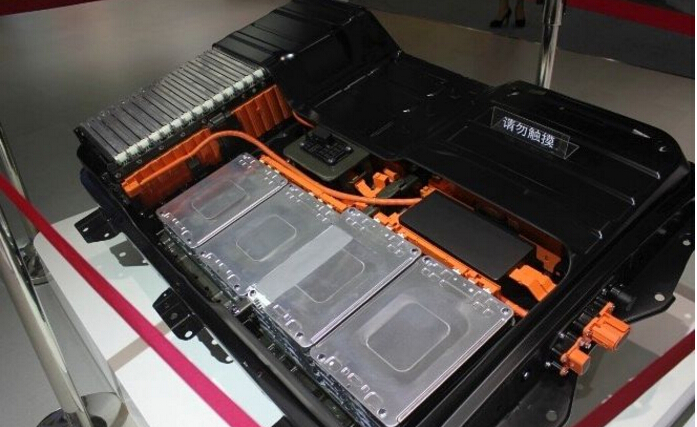

與其他技術相比，電流檢測電阻器由于其高測量精度和相對低的成本而日益普及。藉由測量通過檢測組件的電壓，利用奧姆定律換算即可得到流經組件的電流。電流檢測電阻器已成為多數市場應用的最佳解決方案，特別是用于汽車，工業和電子計算器設計中的電池管理系統。
