電流檢測分流器除了考慮TCR溫漂，為什么還需要考慮電阻自加熱問題

來源：萬利隆電子閱讀量：2000發布時間：2019-04-02

電阻加熱是基于電力的加熱方法，可加熱金屬、熔融金屬或非金屬，效率幾乎可達到100%，同時工作溫度可達到2000℃。故而可應用于高溫加熱，也可應用于低溫加熱。像傳統的利用埋入模具中的電熱元件加熱模具的方法就屬于間接電阻加熱。其間接電阻加熱是讓電流通過電熱元件或?qū)щ娊橘|(zhì)，例如電阻絲、熱敏電阻(PTC)、電熱膜等，使電熱元件首先發熱，然后利用電熱元件產生的熱量以熱傳導、熱對流或熱輻射等方式間接加熱目標物體。

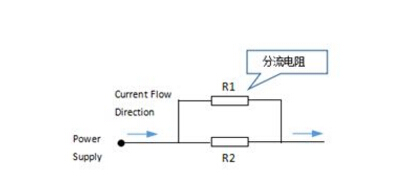

電流檢測分流器我們也通常稱為分流電阻器，這種分流電阻受到P = I2R（由歐姆定律導出）計算的功率損耗。因此，為了保持低熱耗散以避免自加熱及其電阻本身的影響，分流器器件制造商提供低至毫歐和微歐區域的可用電阻值范圍。

當比較不同的電流測量電阻時，單獨的TCR不能提供關于工作溫度范圍內預期精度的足夠信息，因為電流檢測分流器不僅會隨環境溫度而變化，還會因自熱而變化。因此，另一個參數發揮作用：PCR電阻功率系數。如果TCR裝置的自熱效率顯著降低，那么由于PCR效應，TCR裝置的劣勢可以提供比其競爭對手更準確的讀數。

假設由于其較窄的TCR，B型電阻將顯示更準確的結果。假設兩種類型的R =100mΩ，根據所使用的結構或技術，自加熱顯示出非常不同的值。列如TCR為±40 ppm的B型加熱100 K，而TRL為±50 ppm的KRL系列金屬箔電阻只能加熱60 K.

為了應對不斷增加的待測電流，還必須調整電流檢測分流器的性能規格。這是使用各種技術完成的，例如在結構中作為多層電阻，箔或彎曲的固體金屬作為電阻元件。根據技術和材料特定的可能性，這些電阻器的指定方式不同，電流檢測分流器的最大額定功率通常由其熱限制決定。為此目的，例如在芯片頂部和/或其觸點處測量溫度。達到極限溫度時，功耗降低能力開始降低。因此，可以保持給定電阻值的最大功率損耗在很大程度上取決于部件的散熱能力。為避免功率降額，制造商努力避免在電阻器設計中出現所謂的熱點。
