三極管開關電路如何正確選擇一顆合適精密電阻器
來源：萬利隆電子 閱讀量：2000發布時間：2019-10-10
精密電阻器應用三極管開關電路比較常見，根據三極管的參數及開關特性，用于電路組成形勢及驅動功率綜合考慮設計精密電阻器。驅動電阻的大小選擇是根據開關三極管的放大倍數和驅動功率的大小來選擇！既能安全可靠地讓三極管工作于飽和狀態，又能讓三極管有效地工作于截止?fàn)顟B(tài)，同時也可以有效的使用精密電阻器。
三極管是比較重要的開關元件，三極管工作在飽和與截止兩個狀態，只要切斷基極電流就可以了，飽和狀態要選取多大的精密電阻器這個需要精密的技術，我們?cè)谌龢O管電路中要確定最大集電極電流，也就是我們常說的開關負載的工作電壓與負載的電阻比值，最大工作電流除以三極管的放大倍數，就是基極工作電流，為基極提供電流的電壓，除以基極電流，就是基極精密電阻器的值。
如果精密電阻器控制電流大，比如有幾安，就要用大電流三極管，如果輸出電流只有1毫安以內，這時就要用大電流達林頓管來做并關元件，或者加一個三極管與開關三極管聯級，提高放大系數，保證以小電流控制大電流開關。目前精密電阻器在這些電路使用中比較常用，而且使用的精密電阻器的精度也是有所不同。

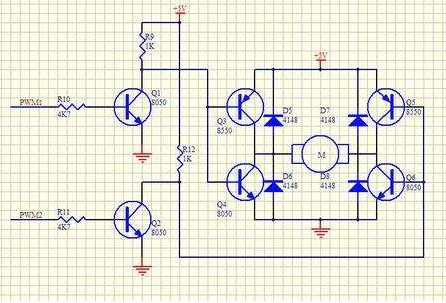

精密電阻器的選取是由負載電流、BJT的驅動電壓決定的。用BJT驅動一個工作電流為100mA的馬達BJT是一種電流控制器件，在驅動重負載時，會從前級電路中汲取較大的電流。如果前級的驅動能力很弱，無法提供足夠大的電流，此時可以選用MOSFET來驅動，這種單極型半導體器件是電壓控制器件，只要驅動電壓幅度足夠大，即可驅動大電流負載。
三極管開關電路選擇一顆合適精密電阻器對整個電路來說非常重要，如果使用的精密電阻精度或者阻止沒有達到預期的要求，可能對整個電路作用產生一定的影響，目前這些精密電阻器被廣泛的使用在各個電路，這些電路的成功運用為整個電路的穩定性提供更多的保障。
