大功率電阻散熱器設計可提高電阻應用PCB電路性能
來源：萬利隆電子 閱讀量：2000發布時間：2019-12-04
大功率電阻散熱器可用于TO220電阻, TO247電阻或四線開爾文功率電阻，目前市場上可以安裝電阻散熱器的電阻有NLR35, NLR100和MVR系列大功率電阻器，尤其是在小尺寸型電力電子組件在工業和醫療市場。大功率電阻散熱器在這類產品需求的原因是工業和自動化系統中分布式電源管理和運動控制的增長，以及在提高冷卻效率和產品可靠性的同時減小大功率電阻尺寸和重量的壓力。
目前全球高性能應用工程電子產品都在使用帶散熱器的大功率電阻，因此萬利隆電子專門設計的帶散熱器大功率電阻器，以優化這些NLR系列和MVR系列功率電阻的熱性能。大功率電阻散熱器設計提供了高表面積，冷卻性能，緊湊的尺寸和重量的組合，PCB安裝帶散熱器大功率電阻適用于電源，功率放大器，電機驅動和涌流控制應用，這些大功率電阻運行在20-100W范圍。
小尺寸大功率電阻的足跡可以最大限度地利用寶貴的PCB面積，大功率電阻散熱器設計具有低熱電阻保持組件的涼爽和提高可靠性。減少了產品的整體重量和裝配時間，大功率電阻散熱器設計使用兩個可焊接的鍍錫黃銅別針而不是固定物來固定它。它有一個黑色陽極完成，并具有優化的輪廓與脊鰭為高表面積和低質量。

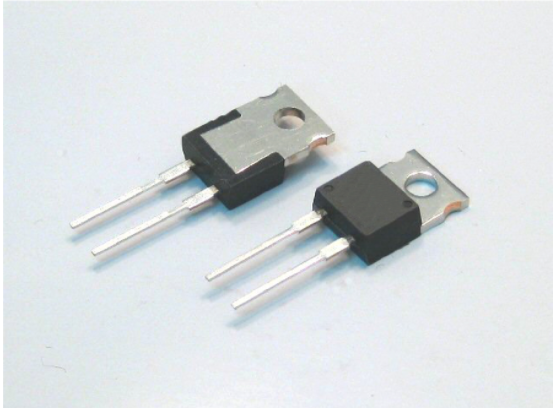

大功率電阻散熱器設計具有通用性的to -220封裝電阻可以安裝在散熱器的任意一側，因?yàn)閮蓚€(gè)安裝表面的熱性能是相同的。此外，可以安裝兩個包，每邊一個，只要總功率耗散不超過額定的任何一個。一個to -247封裝電阻器可以安裝到兩個更寬的安裝表面。萬利隆電子大功率電阻散熱器設計提供了更高的表面積，優越的冷卻性能和更低的質量比關鍵的競爭部分，目市場上這種大功率電阻散熱器設計是最輕，最有效的PCB安裝散熱器專門為電力電阻。
