SMD封裝MELF金屬薄膜電阻優點
來源：萬利隆電子 閱讀量：2000發布時間：2019-12-10
MELF金屬薄膜電阻可在大量不同的包裝。除了矩形表面貼裝電阻外，軸向電阻和MELF金屬薄膜電阻封裝也備受用戶關注。軸向電阻的尺寸沒有SMD電阻的標準，不同的廠家使用的尺寸也略有不同。此外，軸向電阻的大小取決于額定功率和電阻的類型，如碳膜電阻、繞線電阻、碳或金屬薄膜電阻。普通碳膜和金屬膜軸向電阻的尺寸說明，無論何時需要知道確切的尺寸，都要查看組件的制造商數據表。微米電子的PMRY系列和MCC系列軸向電阻遵循以下規則。

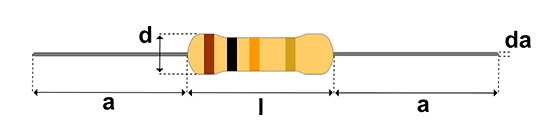

MELF金屬薄膜電阻額定身長 車身直徑 引線長度 引線直徑
1/8 (0.125)3.0 1.8±0.3±0.3 28±3 0.45±0.05
1/4(0.25)6.5±0.5 2.5±0.3 28±3 0.6±0.05
1/2(0.5) 8.5±0.5 3.2±0.3 28±3 0.6±0.05
1 11±1 5±0.5 28±3 0.8±0.05

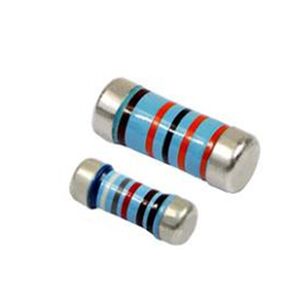

有時，金屬薄膜電阻表面安裝電阻也被用作MELF封裝(金屬電極無鉛面)。使用MELF金屬薄膜電阻代替標準SMD封裝的主要優點是較低的熱系數和更好的穩定性。薄膜MELF電阻的TCR通常在25- 50ppm /K之間，而標準厚膜SMD電阻的TCR通常為> 200ppm /K。這是可能的，由于圓柱形結構的MELF電阻。
MELF金屬薄膜電阻長度直徑功率
micromelf 0102 2.2 1.1 0.2 - 0.3
最小值0204 3.6 1.4 0.25 - 0.4
melf 0207 5.8 2.2 0.4 - 1.0
萬利隆電子生產MELF電阻HPMRY也符合上述標準。這種HPMRY圓柱形電阻的結構也給包裝帶來了明顯的缺點，主要是當組件必須使用挑選和放置機器時。由于HPMRY圓柱形電阻呈圓形，所以需要特別的吸盤和更多的真空。有三種常見的MELF包大小:MicroMELF、MiniMELF和MELF。
