合金貼片電阻如何用金屬復合料帶生產
來源：萬利隆電子 閱讀量：2000發布時間：2019-02-19

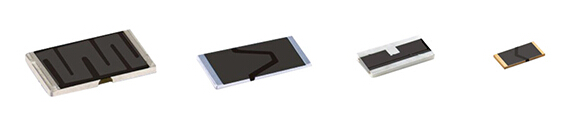

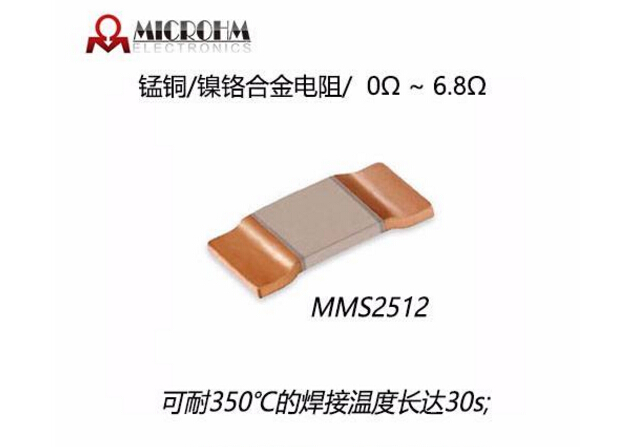

合金貼片電阻是很多電路設計中優先采用的貼片電阻器，合金貼片電阻由于它的特殊性，在很多產品上都可以廣泛使用，尤其在是電子產品的線路設計中尤為明顯，它經常用作檢測電壓或者電流大小。生產合金貼片電阻的電阻廠家，通常會用長方形的金屬復合料帶制成合金貼片電阻，這樣即安全又方便生產運輸。
在目前電流采樣的方案中，可以通過測量導線內磁通量的變化來反饋電流值，尤其是低阻值電阻的出現，為電流采樣提供了更可靠、便捷的設計方案，其原理是將難于檢測的電流信號轉化成易于檢測的電壓信號，從而反饋出電流值的大小，起到保護電路安全、反饋電路信號的作用，低阻值合金貼片電阻因其尺寸小、功率大、精度高、溫度系數小等優點成為了電流采樣設計的首選。

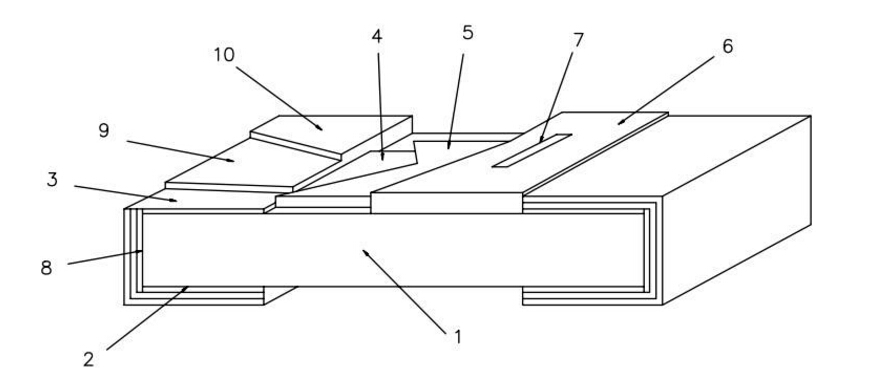

如何用截面為長方形的金屬復合料帶制成合金貼片電阻步驟如下：
1、將兩條金屬料帶通過絕緣膠粘合在一起，形成截面為長方形的金屬復合料帶，兩條金屬料帶之間通過絕緣膠隔斷絕緣，其中：一條金屬料帶為用以作為電阻層的電阻合金料帶，另一條金屬料帶可以為熱導率高的用以作為散熱層的散熱合金料帶；
2、將截面為長方形的金屬復合料帶涂覆絕緣膠層；
3、激光灼燒掉電阻合金料帶兩端的部分絕緣膠層，灼燒掉絕緣膠層的寬度與電極寬度相等；
4、在灼燒掉絕緣膠層的部分電鍍金屬為陰極；
5、在電阻復合料帶采用激光灼燒、蝕刻或者化學腐蝕的方法制定出特定的電阻路徑，以精確調阻；
6、沖切為單顆的合金貼片電阻。
合金貼片電阻現有的工藝大多采用整塊面積較大的合金材料，首先在合金材料上采用蝕刻、切割等方法形成向下凹陷至規定深度的槽，槽邊作為電阻的一個長邊，然后用同樣方法形成電阻的另一個短邊，這種工藝的難點在于，采用蝕刻后的產品尺寸精度不高，不利于產品調阻前阻值的穩定分布，難以保證調阻后產品的阻值精度，而采用砂輪切割機在一塊合金貼片上切割分離成單顆的貼片電阻體則對砂輪切割機的砂輪損耗大，增大產品的制造成本。
