高精度錳銅分流器應用電流表精密電流測量
來源：萬利隆電子 人氣：發布時間：2019-09-16
高精度錳銅分流器是目前電流表中經?？梢钥吹降囊环N分流器電阻器，在許多電流表解決方案中如何準確反饋電流表中的電流非常重要，對整個電流表精確度把握是電流表的生命。目前通過高精度錳銅分流器可以準確的獲得電流中的準確信息，可以通過高精度錳銅分流器制作電流表在市場上非常有優勢。

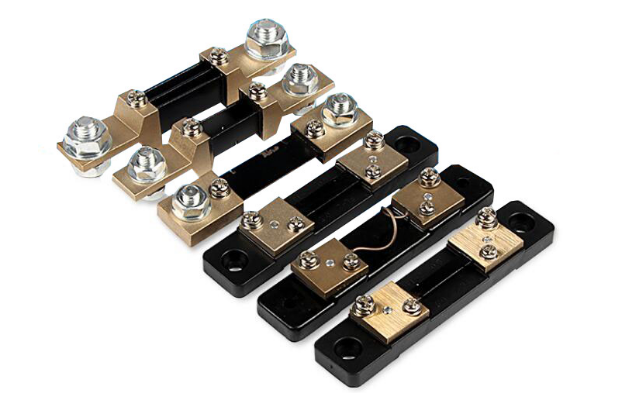

我們一般測量電流的裝置叫做安培計。大多數現代電流表測量具有已知電阻的精密電阻器上的電壓降。電流的計算采用歐姆定律:歐姆定律I=V/R。大多數電流表都有一個內置電阻來測量電流。然而，當電流對于電流表來說過高時，則需要另一種設置。解決辦法是將電流表與一個精確的并聯電阻并聯。另一種有時用于這類電阻的術語是電流表分流器。Microhm電子制造廣泛的并聯電阻，如MMS系列精密分流器，F(xiàn)L-2系列電流表分流器，BMS高精密分流器等應用。
通常這是一個高精度的低阻值錳電阻。電流除以分流器和電流表，因此只有一小部分(已知的)電流流過電流表。用這種方法，仍然可以測量大電流。通過正確調整電流表的刻度，可以直接測量實際的安培數。使用這種配置，理論上可以測量的最大安培數是無窮無盡的。但是，不能超過測量裝置的額定電壓。這意味著最大電流乘以阻值，不能高于額定電壓。此外，阻值應盡可能低，以限制對電路的干擾。相反，電阻越小，分辨率越小，電壓降也就越小。
在電路中仔細選擇分流器的位置是很重要的。當電路與測量裝置共用一個接地時，通常選擇將分流器盡可能靠近接地。其原因是為了保護電流表不受共模電壓可能過高和損壞設備或給出錯誤的結果。這種設置的一個缺點是，可能無法檢測到繞過分流器的泄漏。如果分流器安裝在不接地的腳上，則必須與地面隔離，或包括分壓器或隔離放大器，以保護儀表。其他方法可以不直接連接測量儀器與高壓電路，如使用霍爾效應。然而，目前的分流通常更經濟、更便宜。Microhm電子的并聯電阻，MMS5515, FL-2 100a到7500A都為您的選擇準備好了。
