高精度校準電阻中的四端校準電阻有那些特點

來源：萬利隆電子人氣：發布時間：2019-09-23

高精度校準電阻所有高測試電流和低測試電壓的電阻均采用四線技術設計。這意味著它們有一個分開的電流和電壓路徑。因此，電阻器可作為高精度分流器使用。通過外部校準測量裝置，采用壓降測量法計算流動電流。只有這樣才能保證作為校準電阻的最佳應用。

電阻是安裝在四線技術在一個dissipator。Microhm Electronics的MVR2321-4、MVR3825-4、MVR4618-4是典型的四端校準電阻。兩個連接用于電流輸入，兩個連接用于電壓降測量?？蛇B接4mm安全插頭和自由引線端子。高應力標定電阻用于pe電阻試驗的運行和標定。根據型號的不同，電阻的設定是10A-或30A連續電流。

除了相應的精密校準測量裝置外，還需要精密的校準電阻來校準測試儀。這些校準電阻，如Microhm Electronics的MVR2321-4、MVR3825-4、MVR4618-4和NSR，可以讓特定的測試電流在不同的測試方法和測試電壓下流動。在此過程中，將測試待校準的測試儀所指示的測量電壓和電流值在多大程度上對應于外部測量設備的測量值。

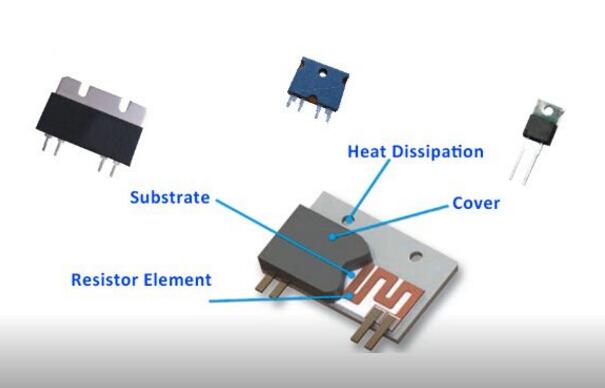

當然，允許在允許的百分比范圍內有較小的偏差。各種測試方法的允許偏差在我們的校準表中有規定。這些是高精度校準電阻具有高溫穩定性和耐久性。所有用于高測試電流的校準電阻都安裝在dissipators中。因此，發生在高測試電流和長期測量的熱量可以很好地消散。這是一個良好的溫度穩定性的先決條件。除了這些良好的特性，電阻的設計具有低容量和低電感。
