OCP電路性能對寄生電感和電流檢測電阻有什么要求
來源：萬利隆電子 人氣：發布時間：2019-11-25
電流檢測電阻在各種電路中普遍使用，電流檢測電阻在OCP電路設計具有更高開關頻率的smp的關鍵優點是減小了無源器件的尺寸，從而增加了總功率密度。OCP電路設計一個缺點是，這種增加的功率密度倍增的潛在損害，在一個過流事件的事件。對電流檢測電阻來說，過流事件是一個始終存在的風險。在其他問題中，由于源pc板跟蹤的外部寄生電感，過電流尖峰可能導致假觸發。
雖然快速過流保護(OCP)是重要的電流檢測電阻使用傳統的mosfet，它甚至更重要的eGaN HEMTs，因為對于相同的阻塞電壓和通態電阻，在過電流事件中更難散熱。當電流檢測電阻在線性區域內工作時，必須檢測到過流，否則設備會迅速進入飽和狀態，造成過度的功耗和損傷。

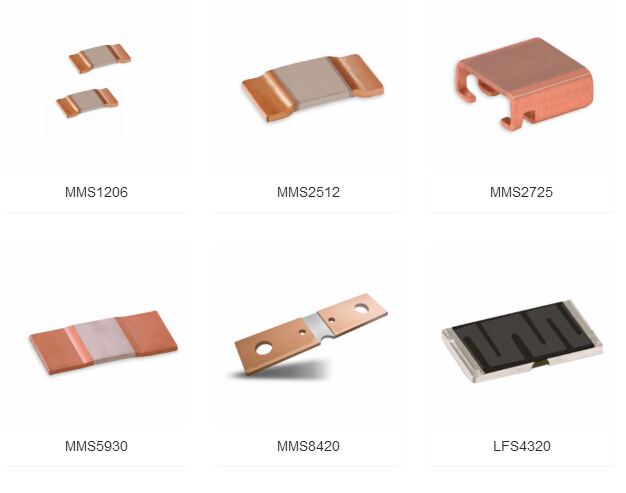

OCP的傳統方法是使用電流感知變壓器、并聯電阻，如萬利隆電子的MMS8420、MMS5930或去飽和檢測電路。不過這可能會通過增加功率環中的寄生電感和電阻而對系統性能產生負面影響，而這反過來又需要降低轉換速率，從而增加功率損耗。此外，傳感器變壓器或并聯電阻等分立器件增加了成本，占用了板的面積。
OCP的另一種方法是使用電流傳感元件、電平移位器和電流檢測電阻來檢測GaN場效應晶體管的漏源極電壓(VDS)。該方法的優點是不產生影響電路性能的寄生電感和電阻，但由于GaN的溫度系數較大，其精度不高。目前這種設計方案并沒有得到廣大工程師的認可，許多工程師也進行積極的方案開發，尤其是如何提高OCP電路性能對寄生電感和電流檢測電阻使用方面。
