電流感應電阻應用電源設計和調節電池電路
來源：萬利隆電子 人氣：發布時間：2019-12-23

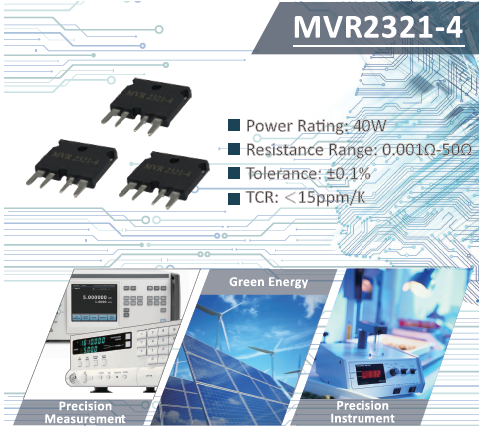

在電阻產品中，電流傳感產品是業界的寵兒。目前大多數感應電阻是表面貼裝的，就像大多數被動式產品一樣。電流感應電阻通常被稱為并聯電阻，如MMS8420和MVR2321-4C的萬利隆電子元件。并聯電阻用于監測流經電路的電流，這種電阻的阻值非常低，通常小于50毫歐姆(0.050歐姆)，通常更低。當設計電源和調節電池電路時，目的是為了消除短路或過流的風險，以免損壞其他元件。Microhm電子公司的電流感應電阻是這些應用的簡單和經濟的解決方案。
電流感應電阻根據歐姆定律，電流流動時，任何電阻上都有電壓降。這個電壓降是通過低值測量并轉換成一個電流值。因此，校準后的電阻以壓降的形式感知通過電阻的電流，壓降由控制電路檢測和監控。電流感應電阻設計為低電阻，以減少功耗。
一個“開爾文”配置電阻具有四個引線或端子。這四個終端電阻使電流通過兩個相反的引線和一個傳感電壓通過另外兩個引線測量。開爾文配置有效地消除了電阻和溫度系數的領先。開爾文連接還可以簡化電路板設計，將傳感電路的所有端子集成到一個部件中。開爾文連接對于精確的電流感應和簡化電路板設計是必不可少的。
使用分流電阻器和電壓表測量電流特別適用于電流特別大的應用場合。在這樣的應用中，分流電阻的電阻將在毫歐姆或微歐姆的數量級，因此只有少量的電壓將下降在全電流。有些分流器的電阻很低，可以與電線連接電阻相媲美。測量具有如此低值的分流器上的電壓降時，必須避免檢測載流導線連接上的電壓降。分流器通常有四個接線端子。通過這種方式使用分流器，可以確保電壓表只測量由分流電阻本身引起的電壓下降，而不會產生任何雜散電壓下降或由導線或連接引起的電阻。
隨著世界越來越多的技術驅動，電流感應電阻的使用將繼續增加。需要更小的尺寸，更低的電阻，更高的功率的電阻是越來越明顯。制造商，如微電子，致力于研發數量的新電阻，以滿足這些要求。電流感應電阻這種產品有多種用途，一些應用的例子是通用的，消費品，汽車，電信，醫療儀器，軍事和航空航天。
