四波段電阻器色碼中代表那些參數

來源：萬利隆電子人氣：發布時間：2020-08-17

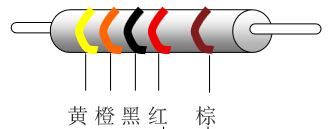

四波段電阻器色碼中，前三波段(最靠近的)表示歐姆值。這些電阻器色碼中的前兩個表示兩個數,通常稱為乘數電阻器色碼中表示零的數量,如紅色,紅色,紅色代表2200Ω,這通常被稱為2.2 kΩ或2 k2。這個最后的版本被用在許多電路圖和供應商目錄中，在這些地方印刷可能需要非常小，以避免2.2 2k被讀成22K，而不是2K2，因為2K2的小數點可能不太明顯。碳、碳膜和金屬膜電阻上使用的顏色代碼被廣泛使用，是電子工程師必須學習的內容。

乘數電阻器色碼中之間最常將一些顏色黑色無零,指示值between10Ω,價值不到100Ω,和藍色(6 0),表明價值數千萬,例如10000000Ω(=棕色,黑色,藍色)兩個特殊情況的乘數電阻器色碼中用于非常小的值,黃金表明,前兩個電阻器色碼中必須除以10,和銀意味著除以100,例如4.7Ω(或4 r7)將顯示黃色,紫色(47),黃金(除以10)= 4.7Ω。第四個頻帶與三個值頻帶之間用一個空格隔開(以便您知道從哪一端開始讀取)，表示電阻的容忍度。金(+/-5%)和銀(+/-10%)是最常見的公差。

還要注意,在電阻器色碼中1、2和3是黑色的,這將意味著一個0Ω電阻,這似乎是荒謬的,因為這將幾乎是一塊線。其實是有原因的0Ω電阻可用;原因是電線鏈接可能需要在印刷電路板,它是自動化組件插入機器更容易插入一個0Ω電阻電阻是相同的大小和形狀,而不是必須使用另一個進程插入一根電線鏈接。同樣，這個電阻可以很容易地改變?yōu)椴煌闹?，不同版本的電路可以建立，使用相同的PCB。公差帶的電阻表示的傳播可能的值的任何特定的電阻器,例如電阻標記為47 kΩ+ / - 10%將實際值介于42.3 kΩ和51.7 kΩ
