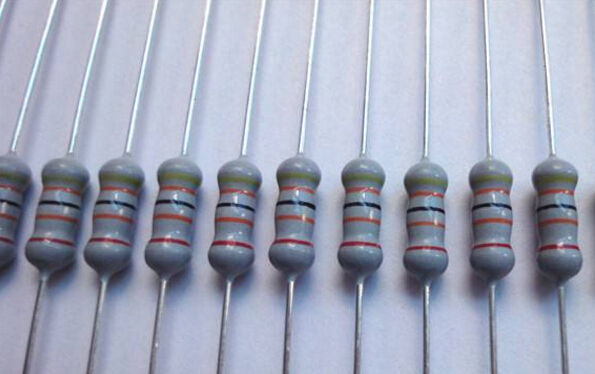

如何計算電路中插件電阻，以及插件電阻串聯時電流
來源：萬利隆電子 人氣：發布時間：2020-11-06
當一個或多個插件電阻串聯在一起時，如何計算電路的插件電阻。我們通過檢查插件電阻的并聯組合來發展電路分析的知識。識別和分析并聯電路，當電路中兩個或兩個以上的插件電阻連接在相同的點之間時，這些插件電阻被稱為并聯。在這種情況下，電流有許多不同的可能途徑，例如，在下面的電路中，表示兩個并聯的插件電阻，有兩種可能的途徑電流流動。
每個并行電流路徑稱為一個分支，如果添加了其他分支，則會創建更多可能的電流路徑。在該電路中，沿下鋼軌的所有連接點均等效于(B)，沿上鋼軌的所有連接點均等效于(A)，總流動電流(iT)可用基爾霍夫電流定律計算。這表明進入結的電流之和等于流出結的電流之和。
電流在并聯電路中流動，每個支路上的電壓降與源電壓(V)相同，因此使用歐姆定律將每個電流替換為給定的電壓和插件電阻V/RT = V/R1 + V/R2 + V/R3 + V/R4，消去電壓項，就可以從單個元件計算出總插件電阻1/RT = 1/R1 + 1/R2 + 1/R3 + 1/R4?，F(xiàn)在讓我們用一個例子來計算下面電路中每個支路中流過的單個電流。
我們知道了電路中流動的總電流，就可以通過計算總插件電阻計算出電壓源的值，然后用歐姆定律將其轉換為施加的電壓。RT = 1 / (1 / 1 + 1 / + 1 / R2 R3) = 1 /(1/680 + 1/330 + 1/220) = 111Ω。所以源電壓(V)是V = iTRT = 10 x 111 = 1110 V，由于我們知道每個支路的源電壓都降過，我們現在可以計算出每個支路的電流。我們現在已經知道如何分析串聯或并聯插件電阻的電路，在許多電化學測量中，我們發現系統可以用串聯和并聯元件的組合來量化。
