75mV精密分流器用于PCB和母線安裝設計

來源：萬利隆電子人氣：發布時間：2019-12-13

75mV精密分流器是恒流電源設計產品中非常重要的電阻器，在PCB布線設計過程中，整個PCB設計中最重要的工序就是如何布線和設計電子元器件位置。精密分流器在PCB上的布局設計也是非常關鍵，這將直接影響著PCB板的性能好壞，也是PCB設計時的最基本的要求。

75mV精密分流器用于PCB和母線安裝設計，在一些用于千瓦時電表和其他高電流應用需要高水平的準確性。主要是因?yàn)殡娏鞣至髌魇且环N低電阻精密電阻，用于測量交流或直流電流的電壓降，這些電流通過電阻產生，最常見的是電流表分流器，它是一種電流傳感器在進行電流表PCB設計時候是重要布線的電子元器件。

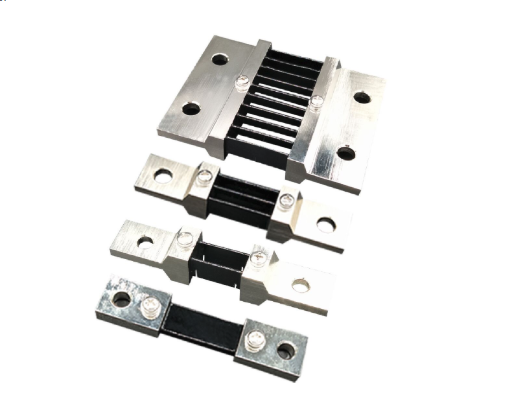

75mV精密分流器FL-2系列是將測量?jī)x器的測量范圍擴大，設計用于PCB和母線的安裝，由電子束焊接銅和錳制成，具有低溫系數。具有低電感值，分流FL系列可處理高達10000A電壓75mV的恒流。FL-2系列精密分流器可批量包裝，符合RoHS要求，不含鉛，對于非標準技術要求和特殊應用，需要和分流器廠家進行溝通使用。

75mV精密分流器在設計PCB時候，如果線路都沒布通到處是飛線，那將是不合格的精密分流器設計PCB，可以說對整個電路產品都具有非常大的影響。其次是設計PCB要求對電器性能的滿足，這也是衡量一塊印刷電路板是否合格的標準。這是在布通之后，認真調整布線，使其能達到最佳的電器性能。目前許多電表廠家在進行設計智能電表時候，都會參照國外一些優秀75mV精密分流器設計線路圖，以此來減少不必要的損失。
