電阻降額曲線反饋電阻受溫度影響變化
來源：萬利隆電子 人氣：發布時間：2019-12-16

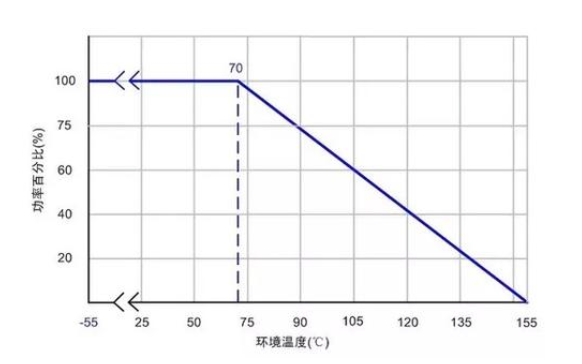

電阻降額曲線是電阻使用中非常重要的參數表，電阻降額曲線一般在70攝氏度以下，可以反饋電阻器完全電阻額定功率的變化情況。電阻器在較高的溫度下線性降額發生，電阻降額圖-橫軸表示給定環境溫度下電阻額定電阻額定值的百分比。在這種情況下，電阻器的電阻額定功率直到70°C。除環境溫度的影響外，還有其他幾個因素影響著降額。最重要的因素如下。
電阻降額曲線測試時候，一般將電阻器安裝在外殼內，可以限制電阻熱損失率。電阻器外殼限制了空氣流動，因此通過對流來消除熱量，輻射的熱量會以較低的速度散去，因為外殼的墻壁起著熱障的作用。電阻器外殼對熱損失率的影響很大程度上取決于尺寸、形狀、方向、材料和壁厚，不過在電阻降額曲線中很難指出這些參數是如何影響溫升的。
電阻降額曲線在進行電阻強制冷卻通過強制對流增加熱量傳遞反饋，這種電阻測試允許比正常的自然對流更高的瓦特耗散?？梢酝ㄟ^創造空氣流動，甚至液體冷卻來實現。一些電阻被設計成帶有導電的空氣翅片，以創造一個更大的表面來散熱。
在電路板上，電阻器的位置通常很接近，這時候我們一般會進行電阻器組件分組。一個電阻的熱輻射將被下一個電阻接收，因此在給定的功耗下，溫度會有額外的升高。高度電阻通過對流和輻射散熱。當空氣密度減小時，對流也減小。30公里以上的對流下降得很低，只存在輻射散熱，這種電阻降額曲線有效的反饋電阻的溫度變化。
